BILDVERARBEITUNGSSYSTEME

Jederzeit einsatzbereit

LMI Gocator 2100 / 2300 / 2400 / 2880 - Intelligente 3D-Profil-Sensoren

  • Intelligente und kompakte Stand-Alone-Inspektionssysteme für 3D-Profilvermessungsaufgaben
  • Liefern exakte Messdaten von Höhen und Konturen, selbst bei kontrastarmen Oberflächen
  • Einfache Installation, da keine externen Geräte zur Steuerung des Sensors erforderlich sind
  • Konfiguration und Steuerung über integrierten Web-Browser mit benutzerfreundlichen Messwerkzeugen
  • Keine Programmierung erforderlich
  • Datenausgabe an verschiedenste externe Steuergeräte
  • Aufnahme und Wiedergabe von Sessions zur Weiterentwicklung von Toleranzen
  • Unterstützt duales Sensor-System mit automatischer Erkennung eines zweiten Sensors (Buddy-Mode)
  • Unterstützt Netzwerke mit bis zu 24 Sensoren

Fünf Gründe für LMI Gocator ...

Sie wollen 3D-Bilderfassung mit möglichst geringem Aufwand in ein bestehendes System einpassen?

Die Gocator-Sensoren erfordern keine zusätzlichen externen Steuergeräte, Verstärker oder PCs und der integrierte Web-Server läuft auf allen Standard-Internet-Browsern und jedem Betriebssystem.

Ihre Vorteile:

  • Kostengünstige und unkomplizierte Integration, weil nur ein einziges Gerät in Ihre Anlage eingepasst werden muss
  • Leichte und kompakte Bauweise ermöglicht Einbau bei beengten Platzverhältnissen und auf Roboterarmen

Sie suchen eine flexible Hard- und Software, die auch komplexe Prüfaufgaben lösen kann?

Die Kommunikation mit dem Host-System läuft beim LMI Gocator über die integrierte Ethernet-Schnittstelle. Darüber werden ganze 3D-Bilder mittels standardisierter GenTL-Treiber in Echtzeit direkt in die Applikation übertragen. Durch diese direkte Verbindung zwischen Sensor und PC-Netzwerkkarte ersparen Sie sich den Einsatz zusätzlicher Hard- und Software-Module.

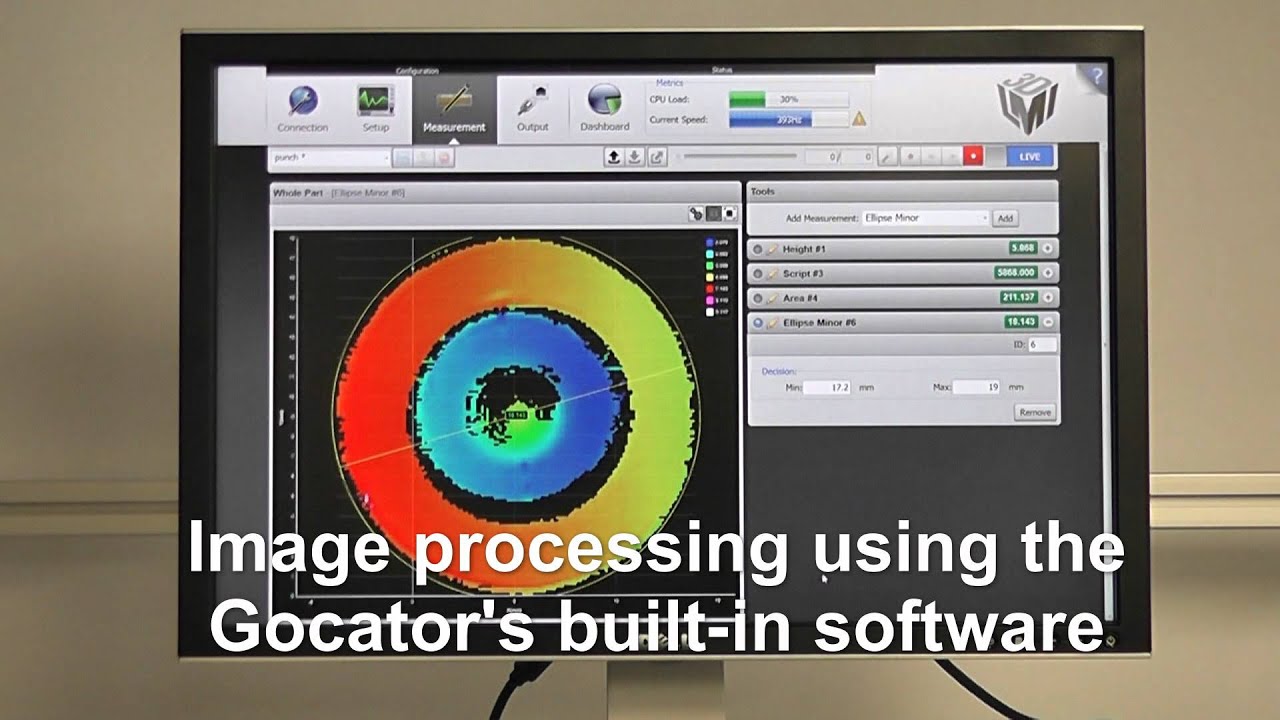

Softwareseitig bietet Ihnen die grafische Benutzeroberfläche des Gocators viele verschiedene Funktionen und Auswahlmöglichkeiten für Ihre Vermessungsaufgaben wie Fläche, Geschwindigkeit, Belichtung, Auflösung, Trigger, Datenausgabe und vieles mehr. So lässt sich das System einfach und flexibel an die unterschiedlichsten Bedürfnisse vieler verschiedener Applikationen anpassen.

Ihre Vorteile:

  • Flexibilität, weil Sie das System sehr einfach an geänderte Prüfbedingungen anpassen können
  • Zeitersparnis bei der Einarbeitung und Platz- und Kostenersparnis bei der Lagerhaltung, da Sie nur ein einziges System verwenden

Sie wollen trotz beschränkter Rechnerleistung 3D-Daten auswerten?

Mit dem LMI Gocator können Sie 3D-Daten individuell mit 2D-Werkzeugen auswerten, wenn die integrierten Werkzeuge oder die Rechnerleistung nicht ausreichen.

Ihre Vorteil:

  • Einfache Nutzung von 3D-Bildverarbeitung ohne aufwendige Anpassung der vorhandenen Software-Umgebung

Sie benötigen eine hochgenaue Messung, die gleichzeitig schnell ist?

Zur Erreichung einer hochauflösenden Höhenmessung sind häufig mehrere Messungen erforderlich, deren Ergebnisse dann gemittelt werden müssen. Mit dem LMI Gocator hingegen erlangen Sie dank der hohen, spezifizierten Z-Auflösung von unter 2 µm über den gesamten Messbereich eine große Wiederholgenauigkeit. Dadurch benötigen Sie für hochauflösende Höhenmessungen nur eine einzige Messung.

Ihre Vorteile:

  • Eine um ein Vielfaches geringere effektive Messzeit pro Inspektionsobjekt ohne aufwendige Anpassung der vorhandenen Software-Umgebung
  • Gesteigerte Produktivität bei gleichzeitiger Gewährleistung einer zuverlässigen und genauen Fehlererkennung

Sie wollen ein Objekt mit schwierigen Umrissen von allen Seiten und ohne großen Programmieraufwand betrachten?

Mit dem LMI Gocator haben Sie die Möglichkeit, das Bildfeld zu vergrößern oder das Prüfobjekt aus verschiedenen Blickwinkeln zu betrachten, indem Sie zwei oder mehrere Sensoren miteinander koppeln. Dabei fungiert ein Sensor als Master, der oder die anderen Sensoren (Buddy) als Slave. Bei einem System mit nur einem Slave-Gerät wird dieser Slave ganz mühelos automatisch erkannt. Bei mehreren Geräten erfolgt die Synchronisation auf Rechnerseite.

Ihre Vorteile:

  • Sie können Sichtfeldlücken schließen und so eine umfassende Inspektion Ihres Prüfobjekts sicherstellen
  • Sehr schnelle und aufwandsarme Systemkonfiguration, da für exakt synchronisierte Bilder nur eine einzige Konfiguration nötig ist
  • Ergebnisbilder werden als ein Bild behandelt, so dass ein kompliziertes Zusammensetzen der Ergebnisbilder mittels Softwareprogrammierung entfällt
  • Für spätere Anpassungen der Einstellungen müssen Sie nur an einer Stelle Veränderungen vornehmen, um schnellstmöglich exakte Prüfergebnisse zu erhalten

Modelle

  • Gocator 2100-Serie:
    • VGA-Auflösung
    • Gigabit Ethernet-Schnittstelle
  • Gocator 2300-Serie:
    • Megapixel-Auflösung von 1280 Punkten/Profil
    • Gigabit Ethernet-Schnittstelle
  • Gocator 2400-Serie:
    • Megapixel-Auflösung von bis zu 1940 Punkten/Profil
    • Gigabit Ethernet-Schnittstelle
    • Blauer Laser für besonders gute Ergebnisse beim Scannen glänzender Oberflächen
    • Werkskalibriert für extrem genaue Messungen im Mikrometerbereich
    • Besonders hohe Messgeschwindigkeit
  • Gocator 2880:
    • Zwei Kameras (zu beiden Seiten des Lasers), um Gegenstände mit schwierigen Umrissen von zwei Seiten betrachten zu können und so auch verdeckte Stellen zu untersuchen
    • Megapixel-Auflösung von 1280 Punkten/Profil
    • Gigabit Ethernet-Schnittstelle

Implementierung

  • Software:
    • Kompatibel mit allen Standard-Internet-Browsern
    • Intuitive Steuerung für schnelle und einfache Konfiguration
  • Kabel: Einfache Verkabelung für Ein- und Ausgänge und Spannungsversorgung
  • Verbindung zu SPS möglich

Märkte & Anwendungen

  • Inspektions- und Vermessungsaufgaben
  • Echtzeit-Messungen mit Pass-/Fail-Entscheidungen
  • Prozess- und Qualitätskontrolle in der Fabrikautomation
  • Bildfeld: bis zu 1260 mm
  • Auflösung der X-Achse 0,03 mm bis 2,2 mm
  • Auflösung der Z-Achse 0,003 mm bis 0,55 mm
  • Arbeitsabstand 40 mm bis 350 mm
  • Export im CSV-Format für spätere Auswertung
